Línea para asientos de automoción

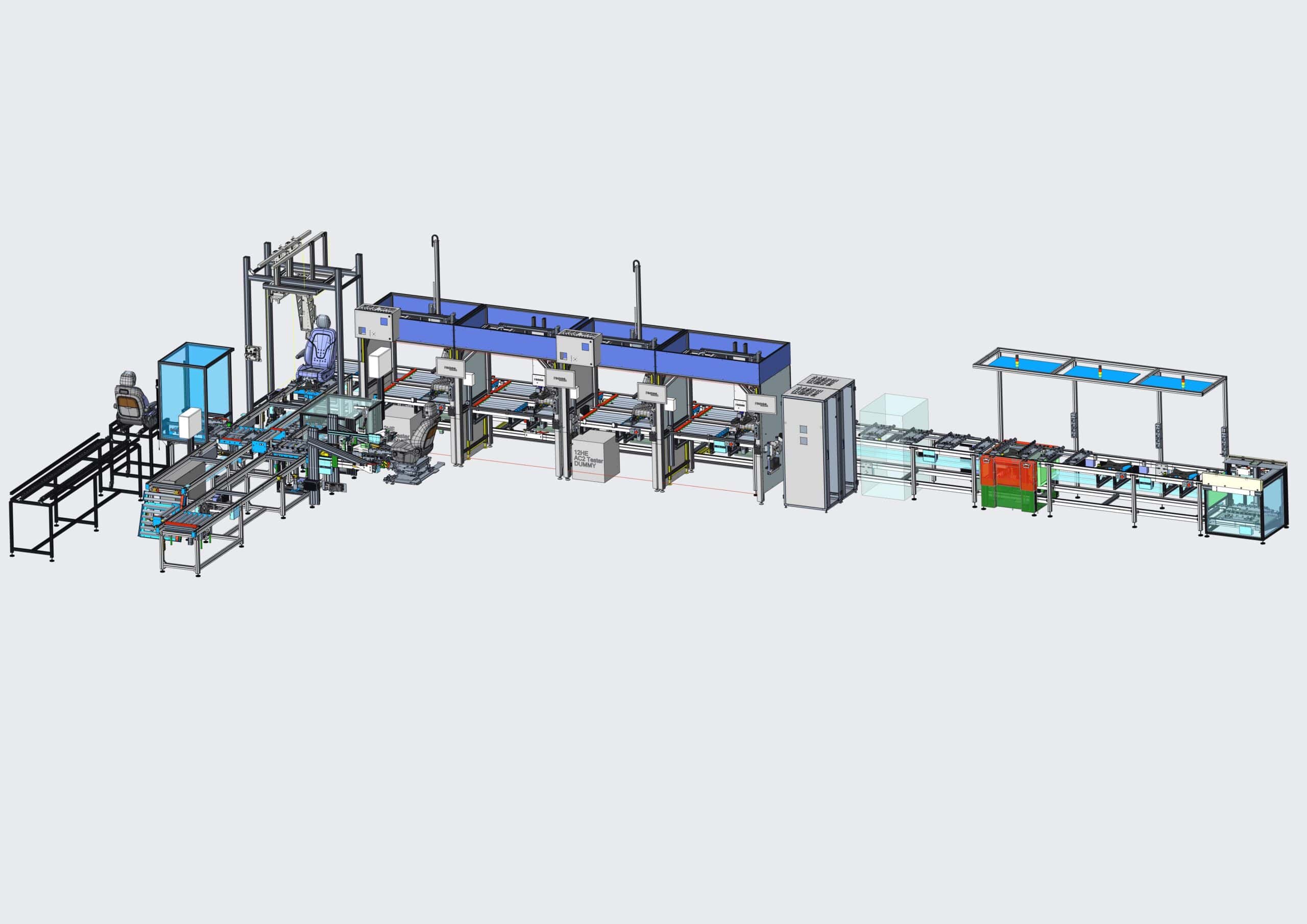

Línea FMS para asientos de automoción (furgoneta) dividida en 4 zonas independientes.

DATOS GENERALES

• Producto a transportar:
  • Asientos de automóvil (furgoneta)
  • Peso del asiento + pallet = 80 kg
  • Dimensiones del pallet: 700 x 700 mm
• Tiempo de ciclo de la instalación: 60 segundos.

SISTEMA DE TRANSPORTE

• Transportador FMS de cadena de rodillos de acumulación, serie ligera . Modelo NT 820 26
  • Transportador superior: Línea de trabajo
  • Transportador inferior: Retorno de pallet vacíos.
• Estaciones de elevación e indexado. Modelo NT 850 10
• Mesas de giro pallets. Modelo NT 850 15
• Ascensores neumáticos de pallets. Modelo NT 600 40
• Puestos de trabajo con sistema de regulación de altura de +/- 200 mm
• Puesto de trabajo con luminaria LED, enchufes, RJ45, etc.
• Estación de retrabajo
• Estación PULL TESTER.

ARMARIO ELÉCTRICO

• Armario de potencia general
• Armario de potencia para PULL TESTER.
• Programación de PLC con safety
• Variadores de frecuencia para motorreductores.
• Pantallas HMI 12″

INSTALACIÓN DE CAMPO ELÉCTRICA

• Detectores inductivos, magnéticos, fotocélulas, etc.
• Modulo de distribución de señales
• Bus de campo: PROFINET

INSTALACIÓN DE CAMPO NEUMÁTICA

• Topes neumáticos con y sin amortiguación.
• Bloque de electroválvulas
• Bus de campo: PROFINET

RFID

• Sistema de trazabilidad RFID
• TAG en los 40 pallets
• Modulo de distribución de señales

SERVICIOS

• Diseño mecánico, eléctrico y programación de la instalación.
• Comunicación con: horno, IT del cliente y línea principal.
• Montaje, instalación, puesta en marcha y asistencia a la producción en casa del cliente.
• Formación a: jefes de línea, mantenimiento y operarios.

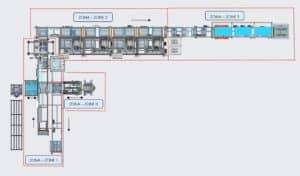

LAYOUT

• Zona 0: Intercambiador de pallets. Cambio de pallets de la línea principal a EOL (End Of Line)

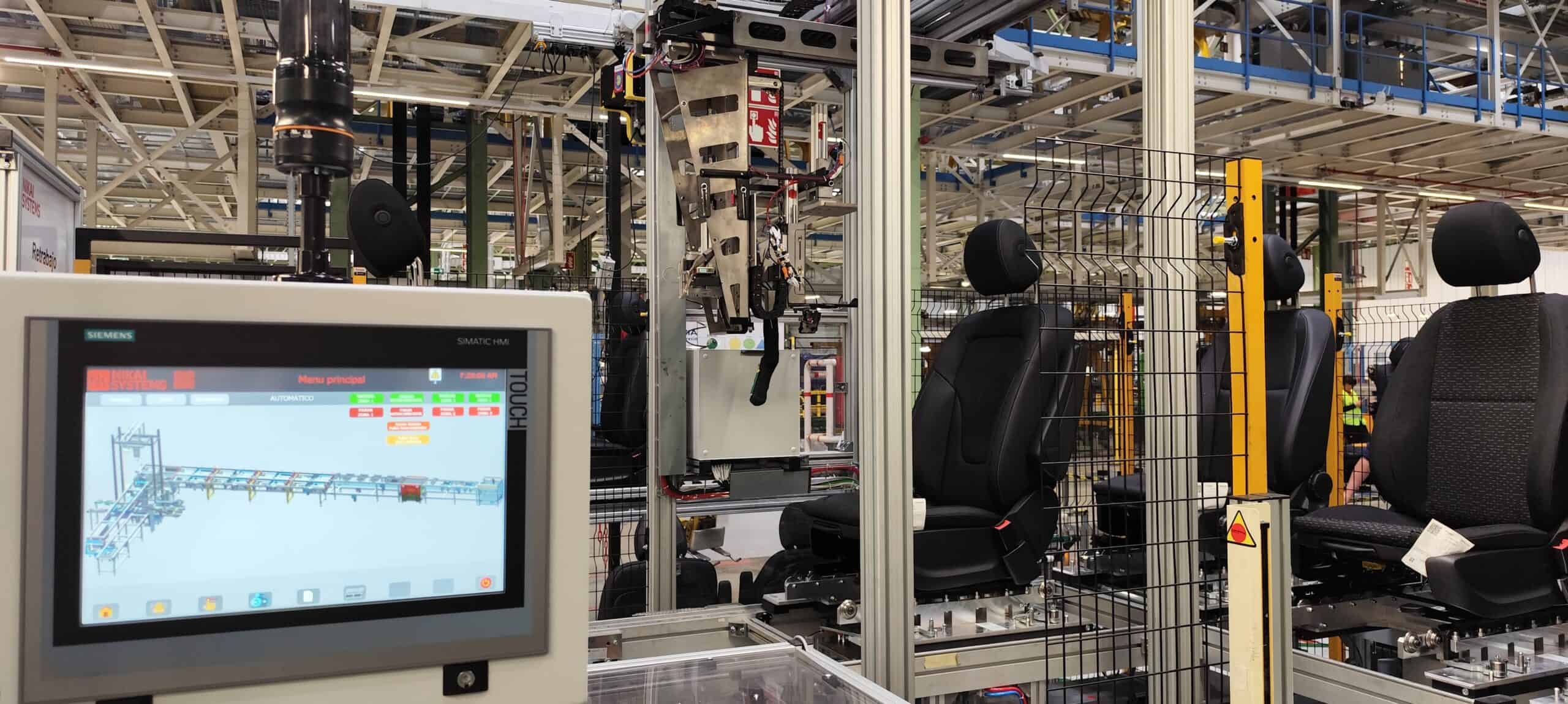

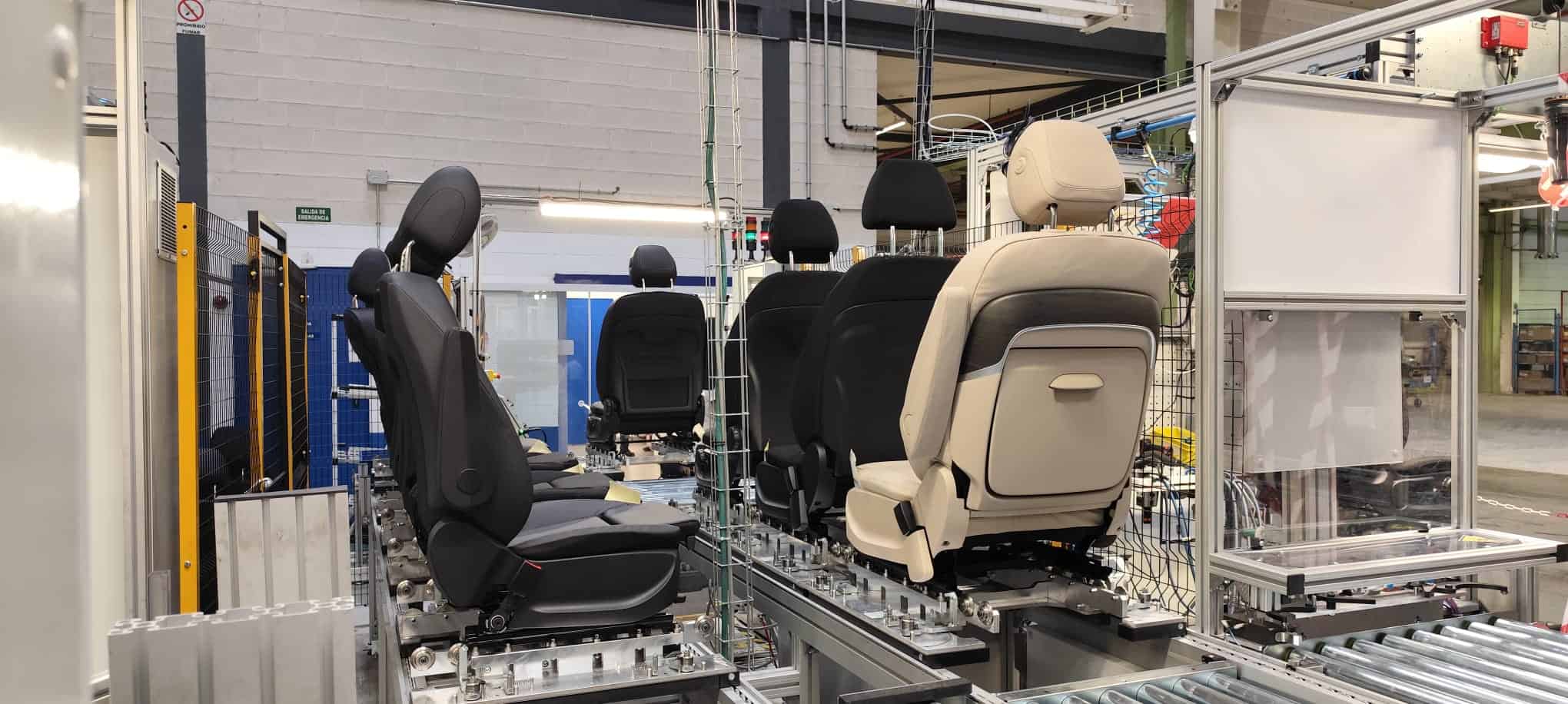

• Zona 1: Puesto de cableado, retrabajo y PULL TESTER.

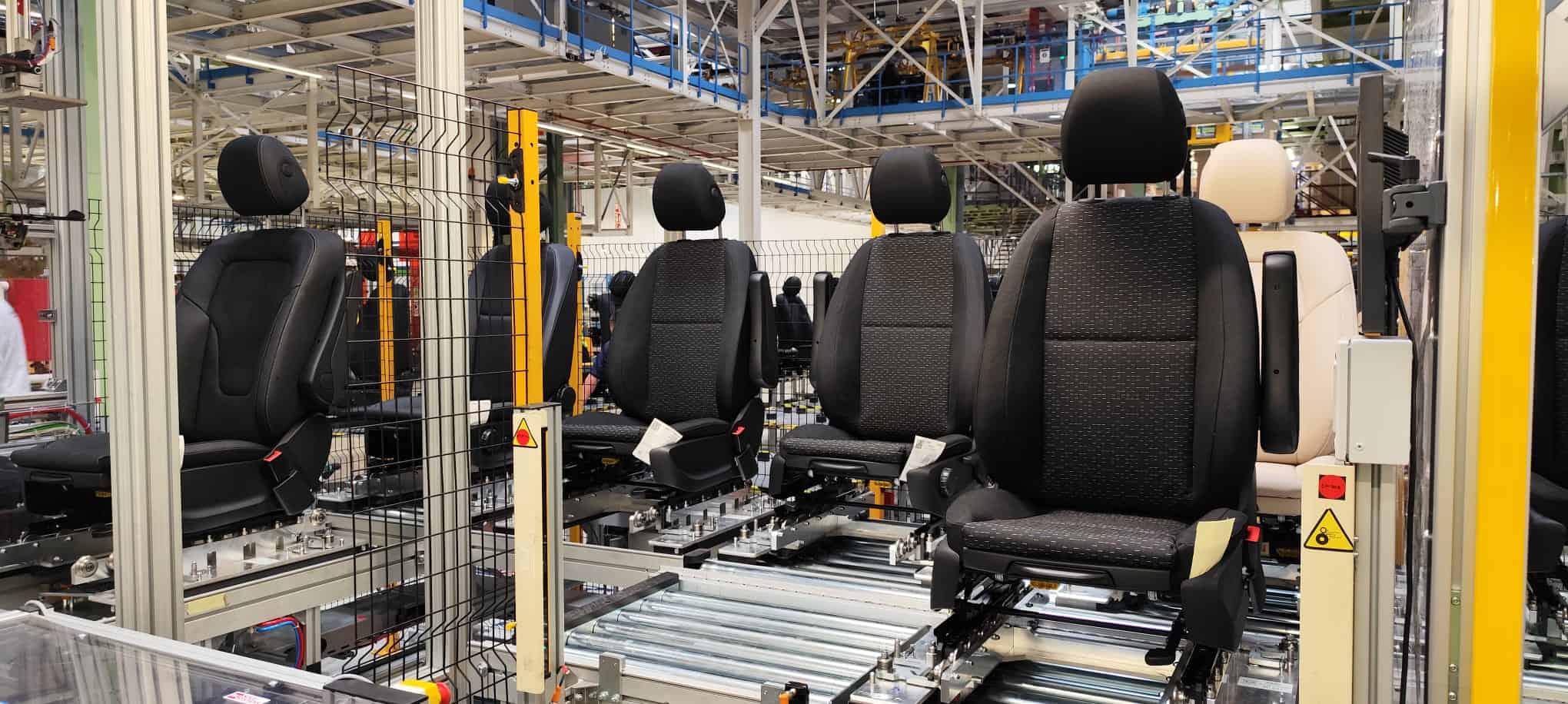

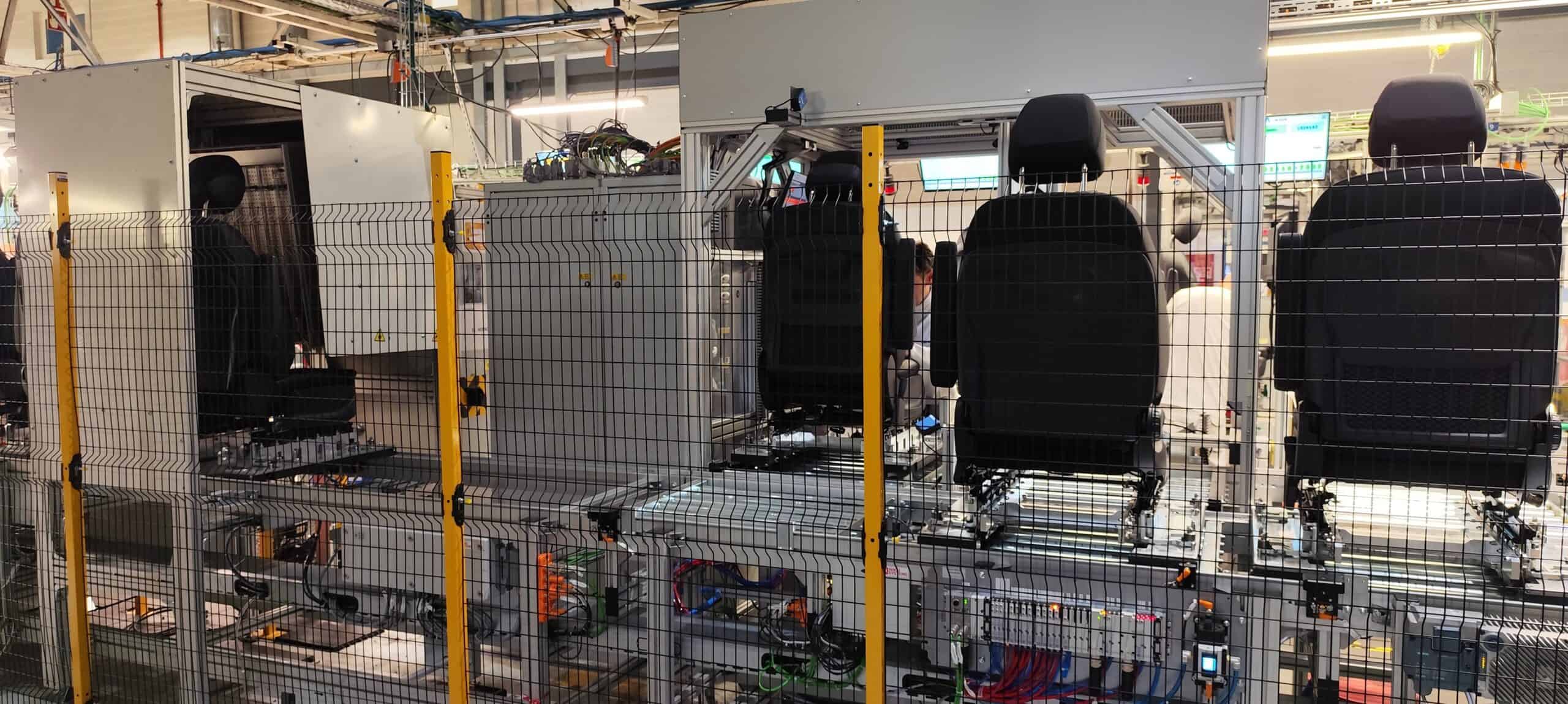

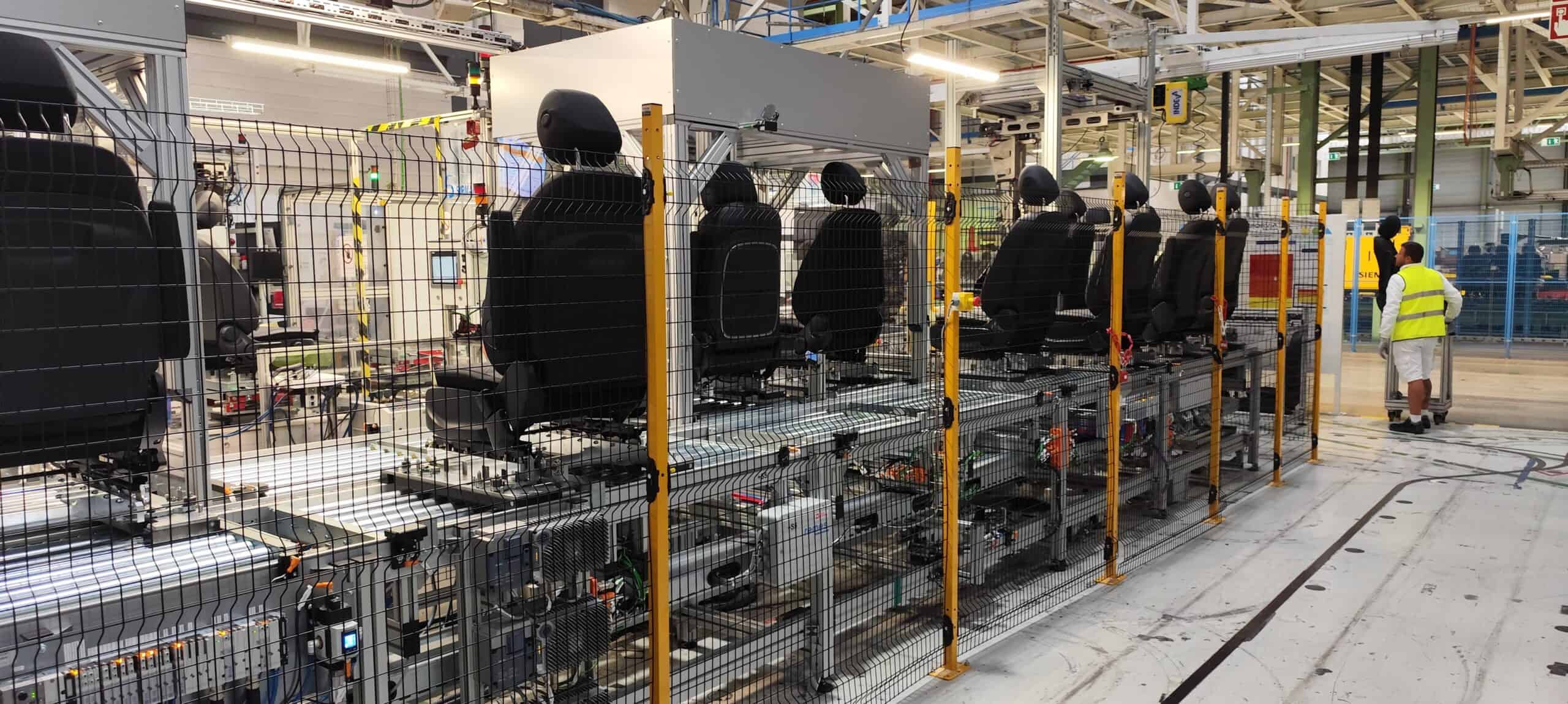

• Zona 2: Puestos de comprobación eléctrica – 4 unidades

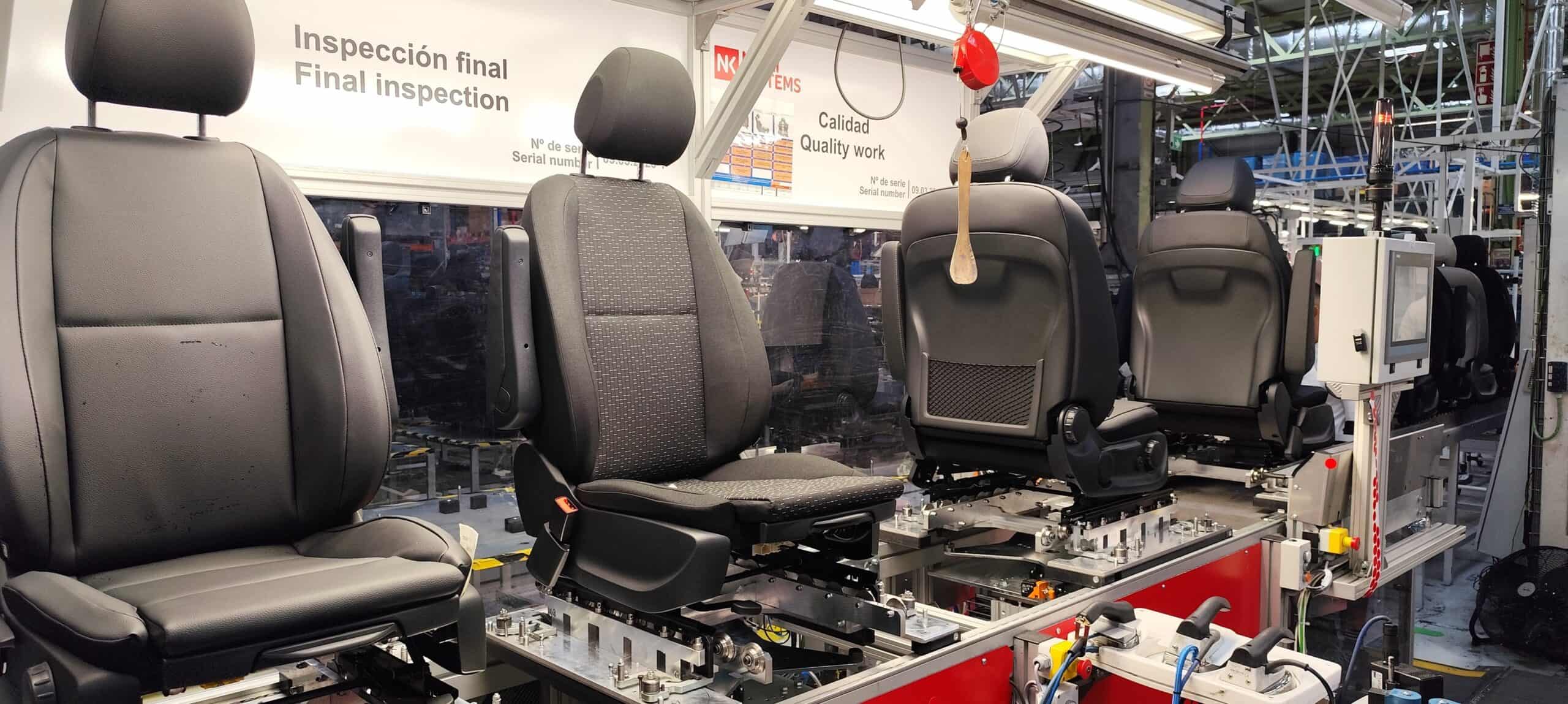

• Zona 3: Horno, planchado, inspección final y calidad.
