Línea de montaje de reposabrazos coche eléctrico

Sector: Automoción
Aplicación: Línea de montaje y ensamblado
Producto a transportar: Reposabrazos de automovil.
País de destino: Portugal

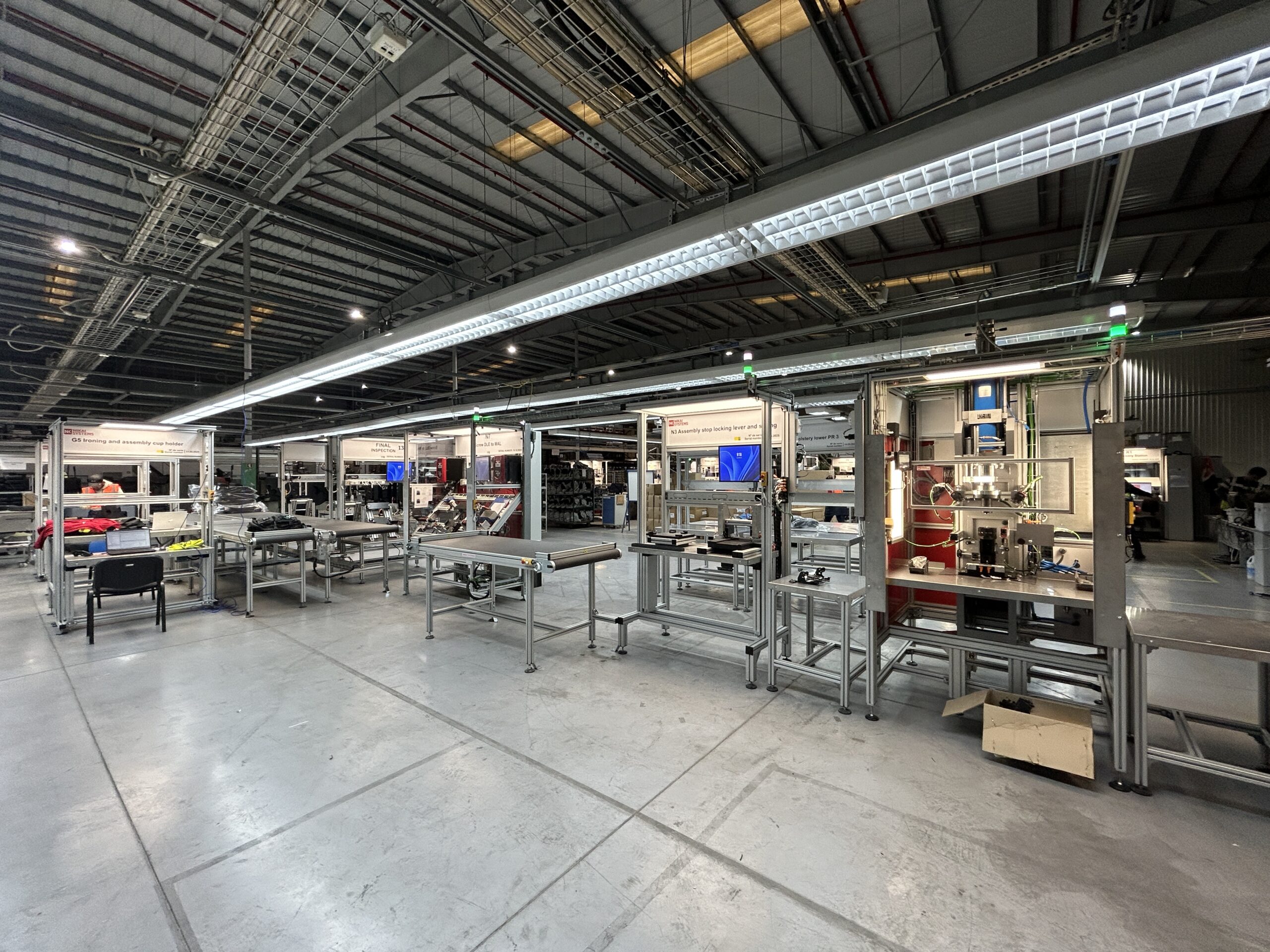

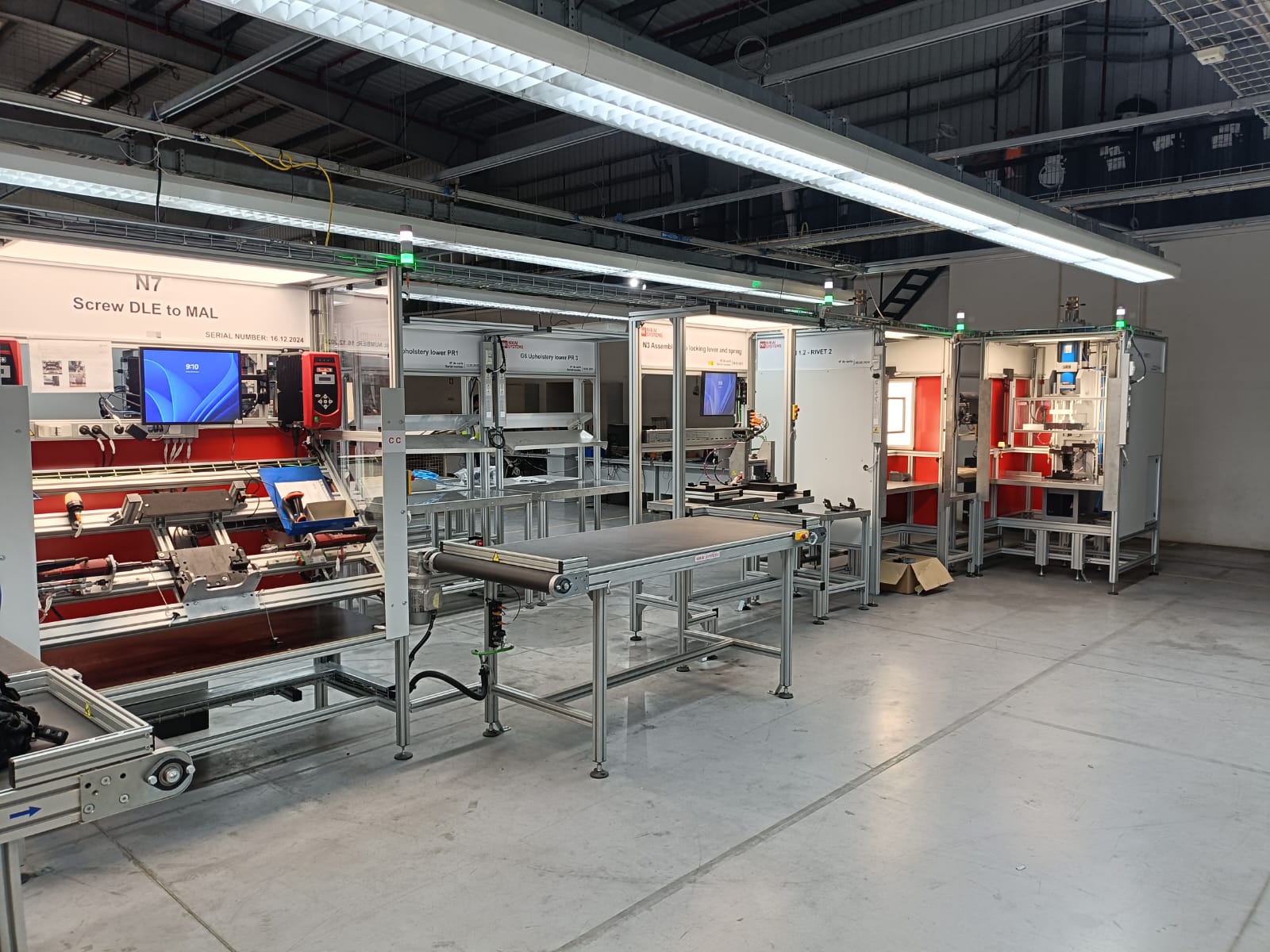

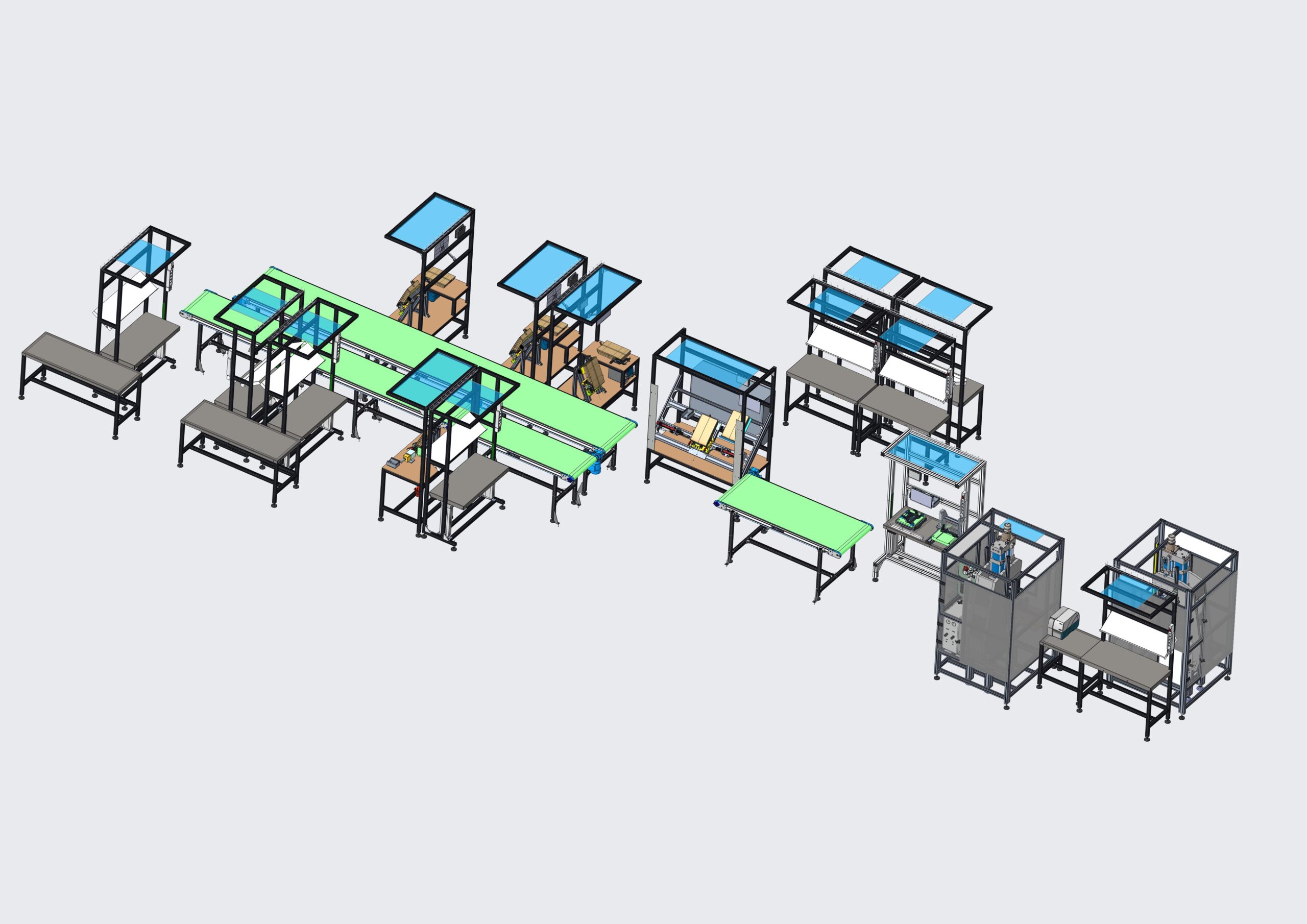

Línea de montaje de reposabrazos trasero del automóvil. Esta línea consta de estaciones independientes tanto manuales como semiautomáticas para el confeccionado del mismo. La línea esta dividida en 3 zonas: DLE, MAL e Inspección final.

DATOS GENERALES

Dimensiones producto a transportar: 400 x 260 x 80 mm
Tiempo de ciclo de la instalación: 46 segundos.

PUESTOS DE TRABAJO

DLE – Puestos de trabajo

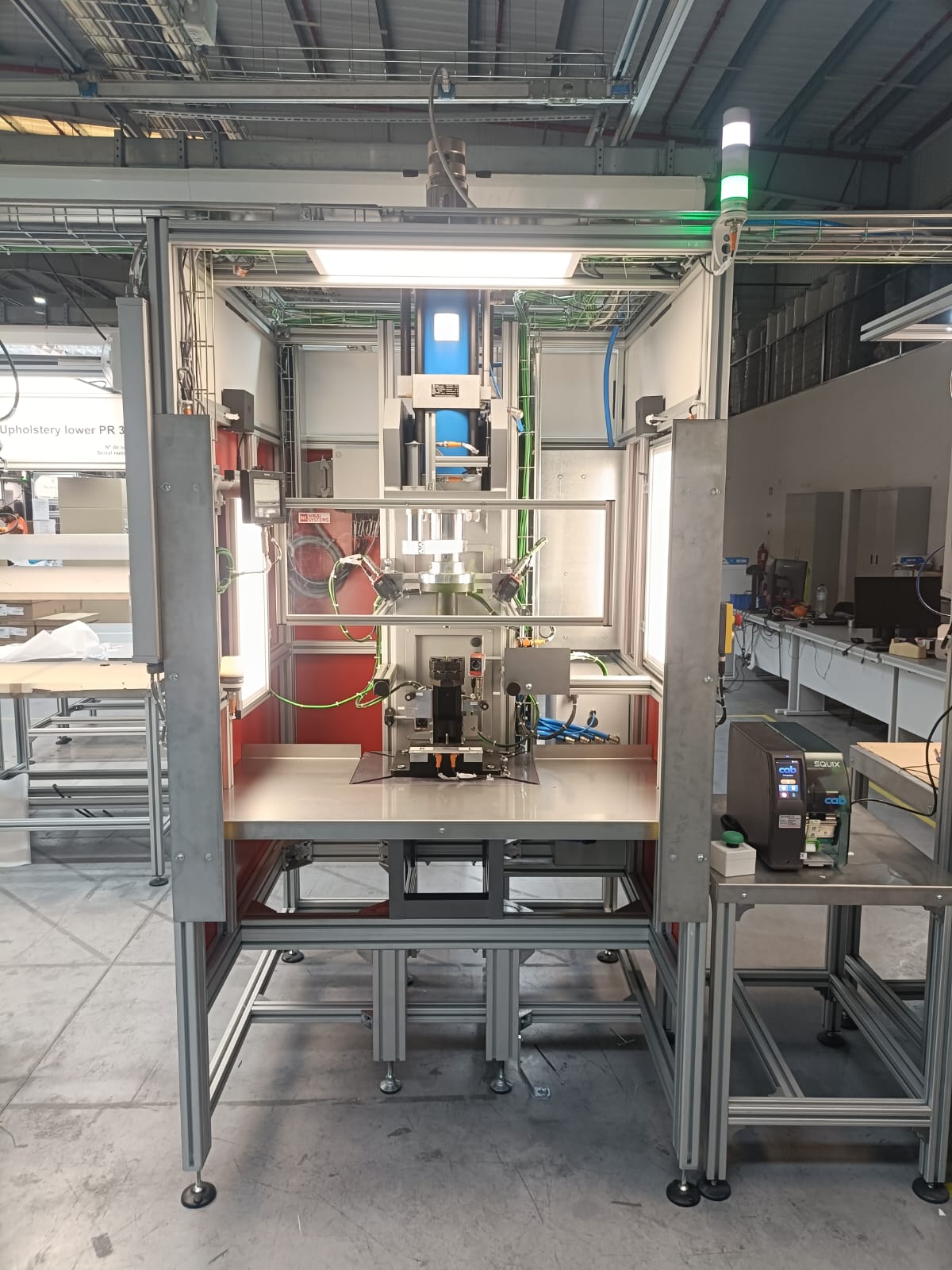

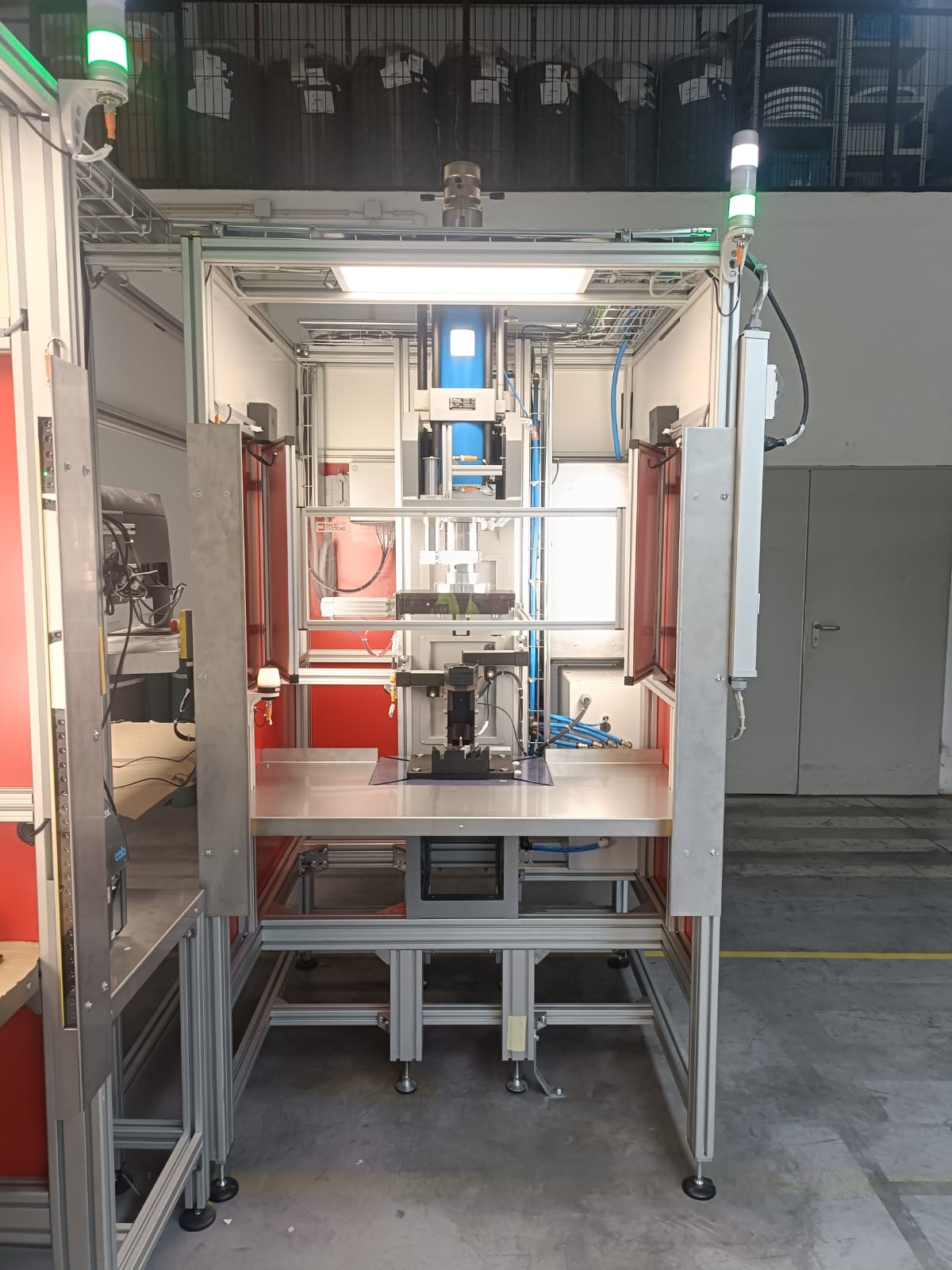

N 1.1 – Estación de prensado: Remachado de 2 remaches por cada lado.
N 1.2 – Estación de prensado: Remachado de 1 remache por cada lado con estación de visión para comprobación de remaches y montaje de los componentes. Incluye sistema de trazabilidad QR
M3 – Montaje del muelle: Comprobación de remachado y montaje de muelles por ambos lados. Incluye sistema de trazabilidad QR

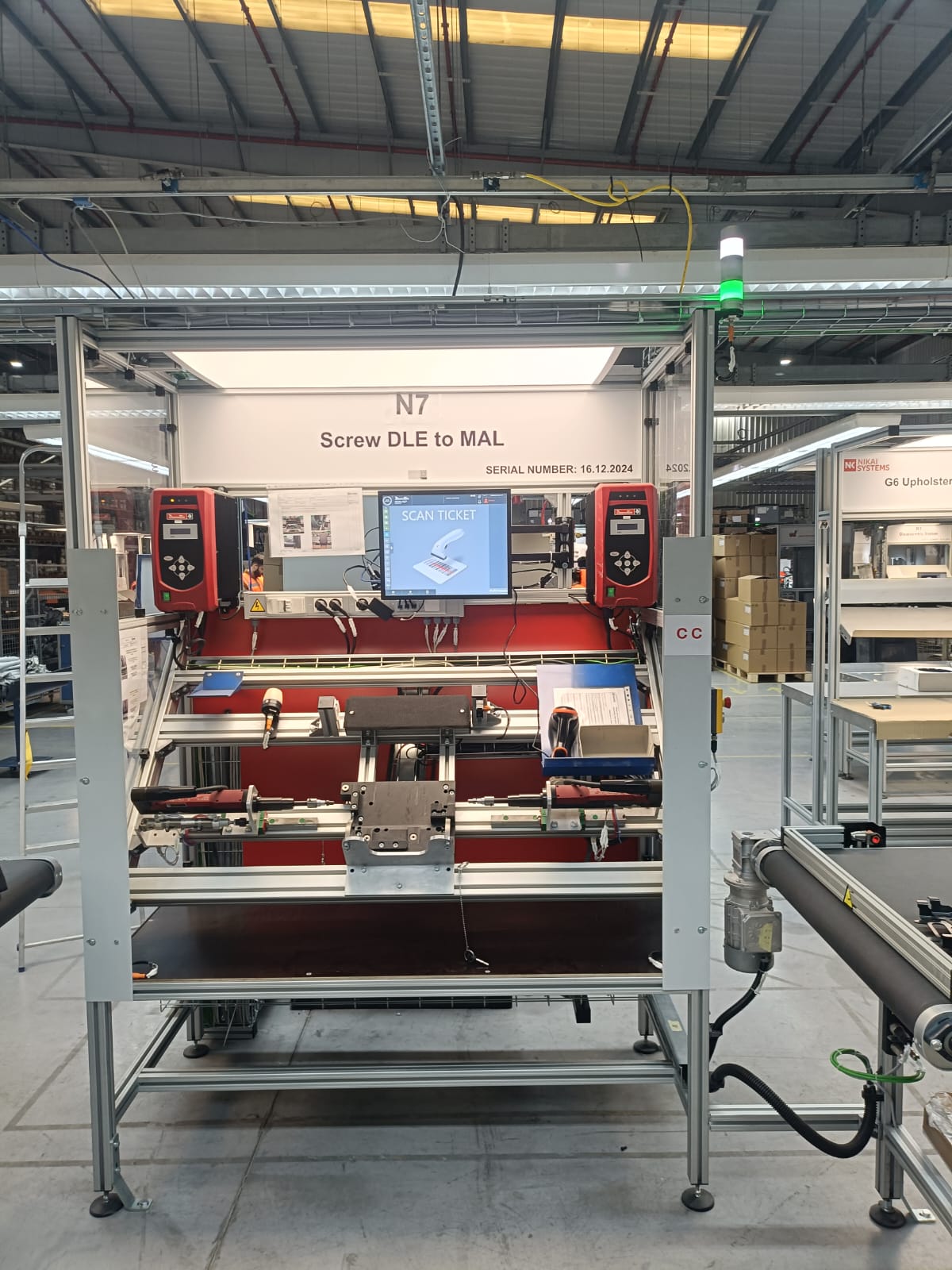

N7 – Puesto de atornillado DLE to MAL: Estación semiautomática de atornillado con control de PAR para la unión del conjunto DLE to MAL. Incluye sistema de trazabilidad QR

MAL – Puestos de trabajo

G1 – 4: Upholstery press: Puestos manual de premontaje de componentes con sistema de regulación de altura del puesto de trabajo para ergonomía.
G5- Planchado y montaje: Puestos manual de premontaje de componentes con sistema de regulación de altura del puesto de trabajo para ergonomía.

Inspección final – Puesto de trabajo

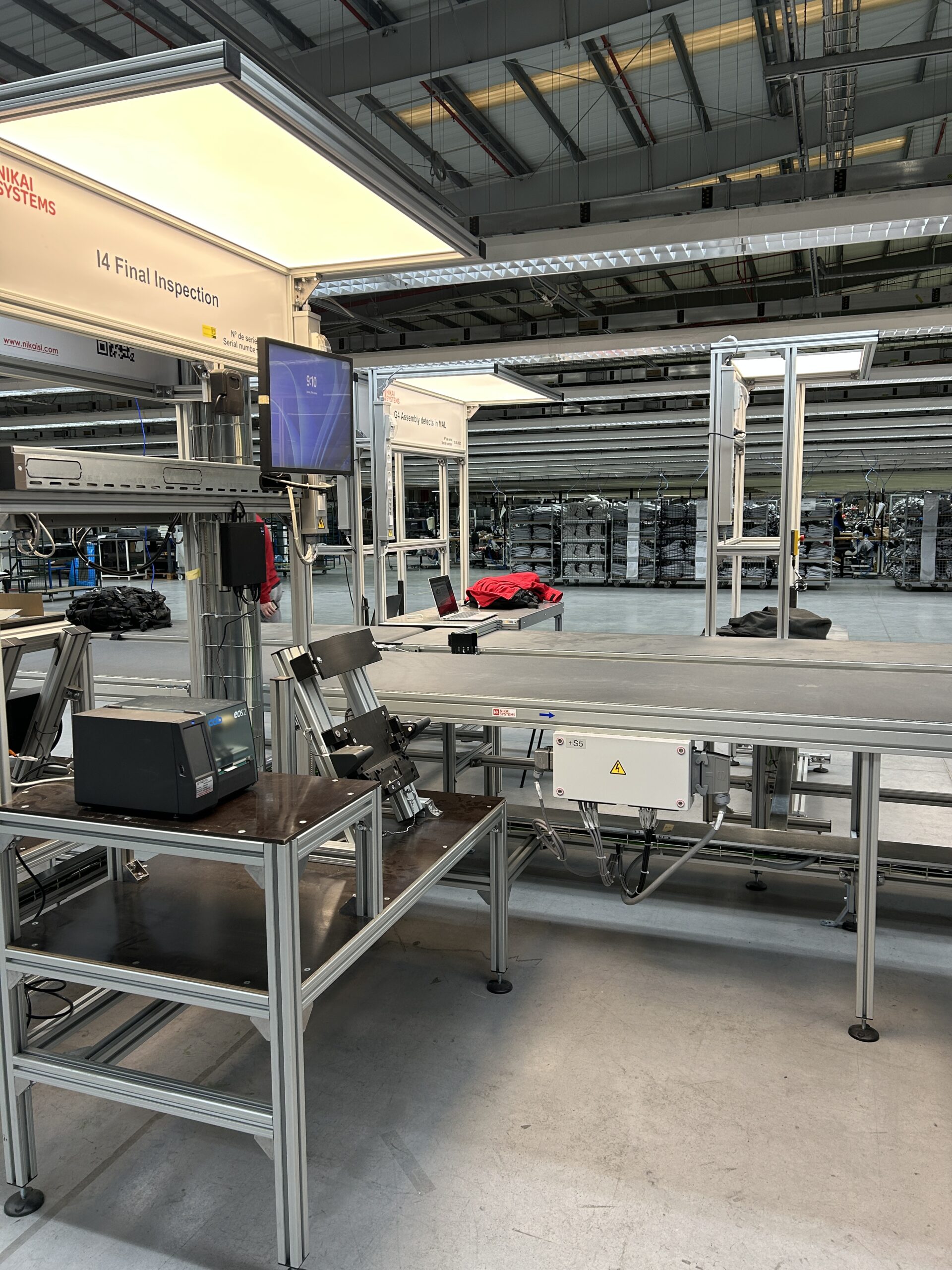

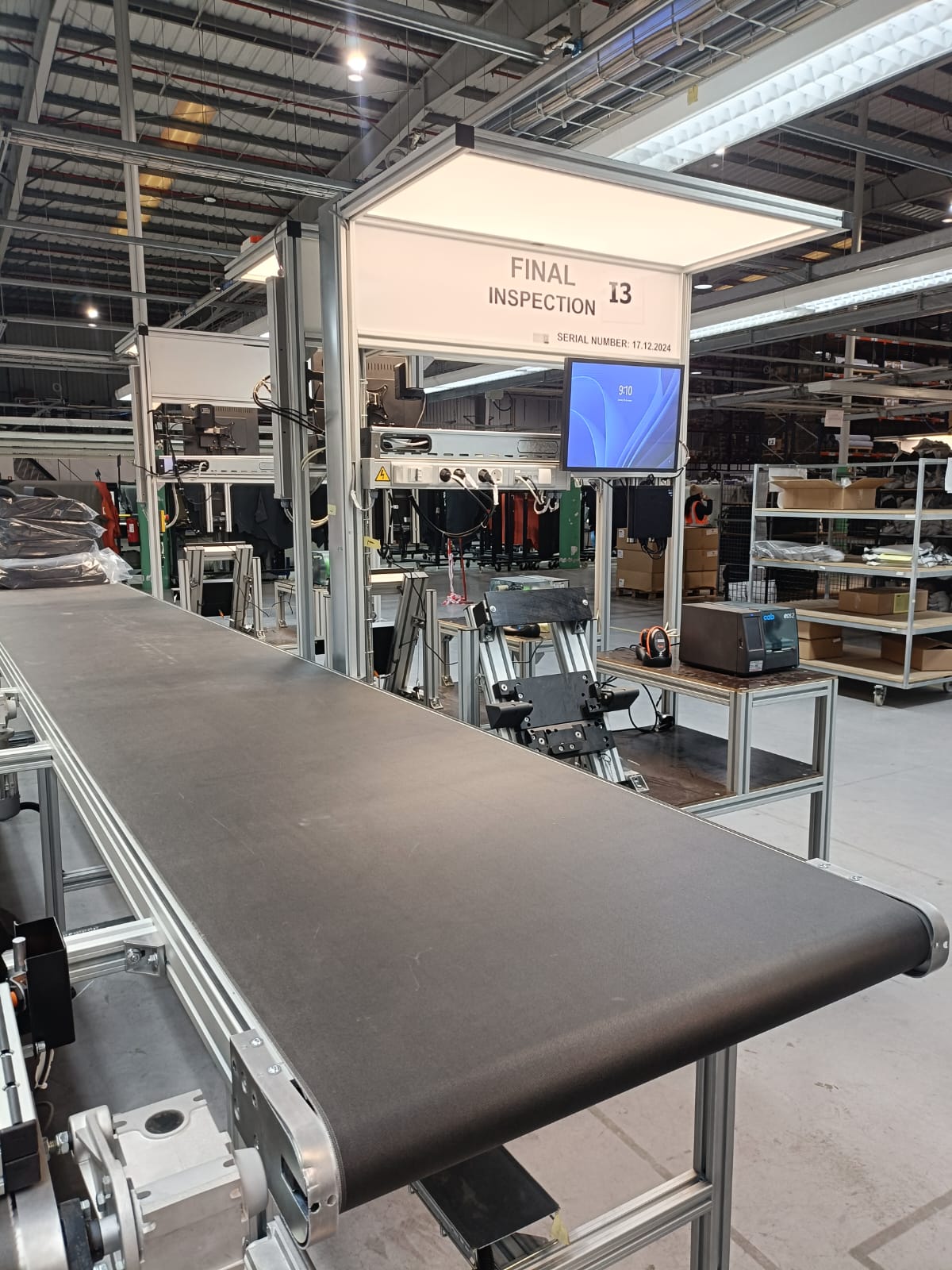

IF 1 + IF 2 + IF 3 – Inspección final: Puesto de inspección y comprobación final del producto acabado. Incluye sistema de trazabilidad QR.

Todos los puestos de trabajo están dotados de luminaria LED independiente, tomas de corriente de 220V, tomas de red, llave de luz, etc. Los puestos se alimentan de pieza mediante transportadores de banda y/o mesas de trabajo individuales.

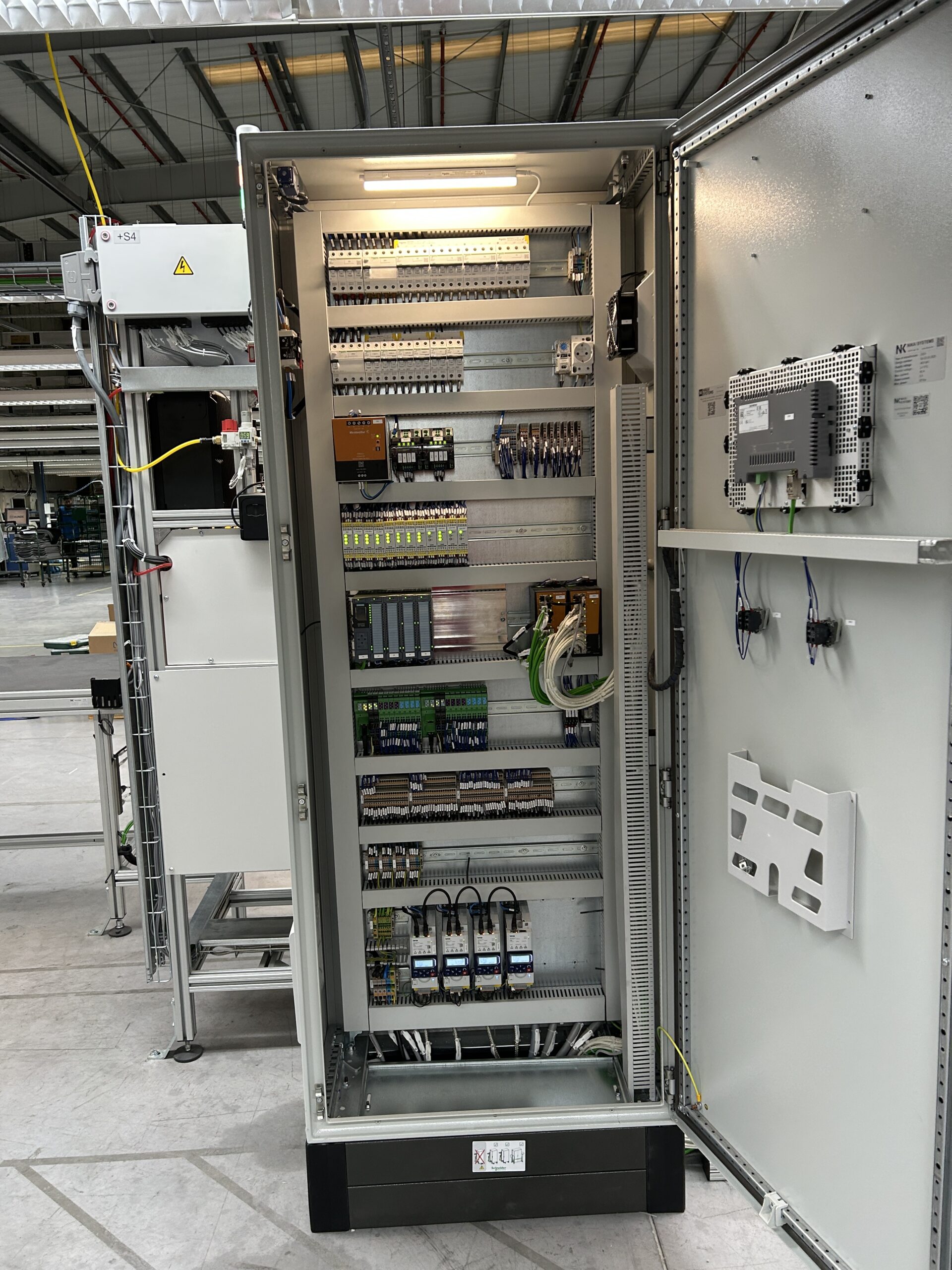

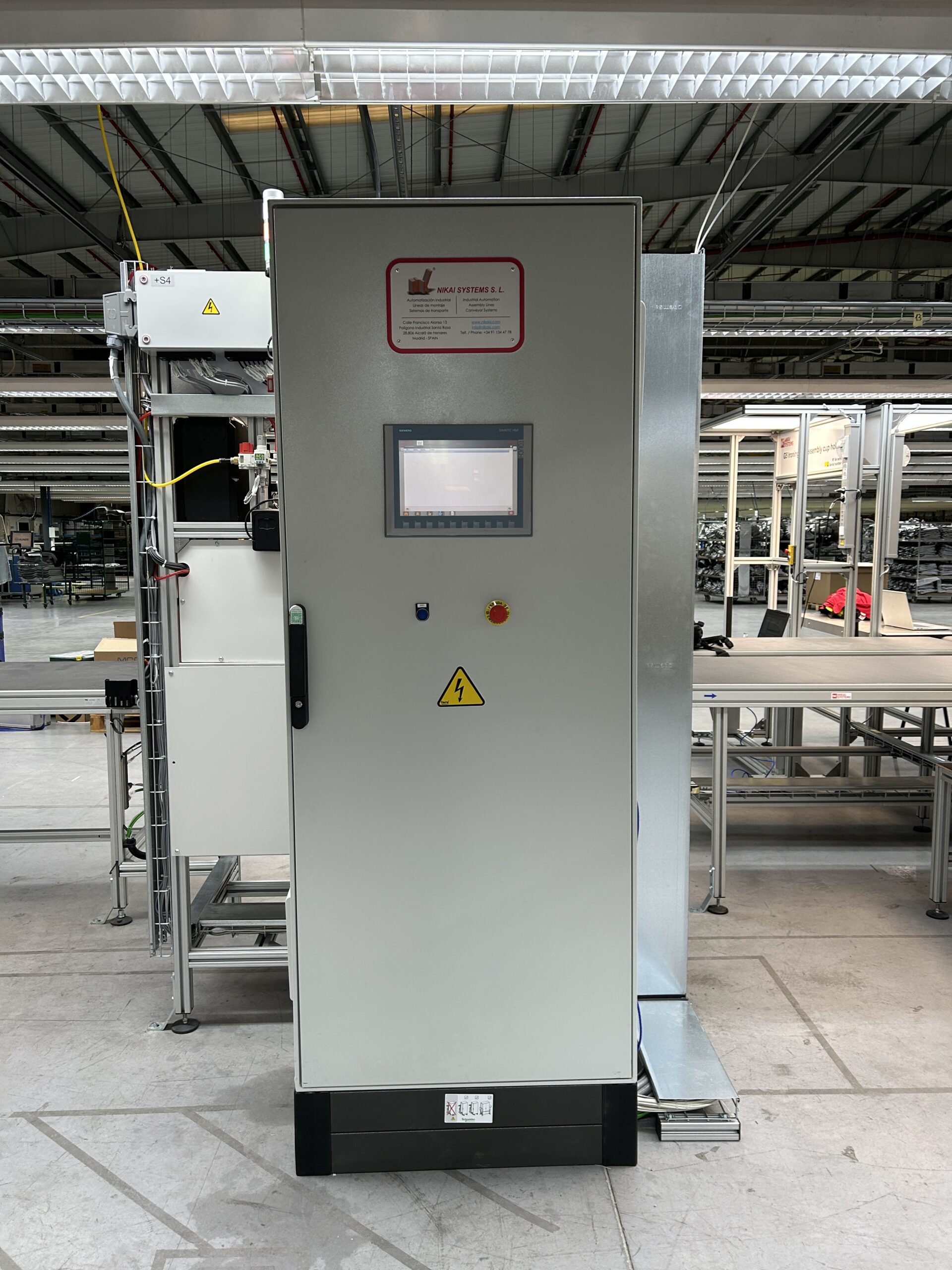

ARMARIO ELÉCTRICO
